ЭЛЕКТРОНИКА 004С
Альбом схем (1)

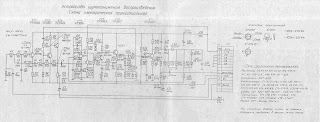

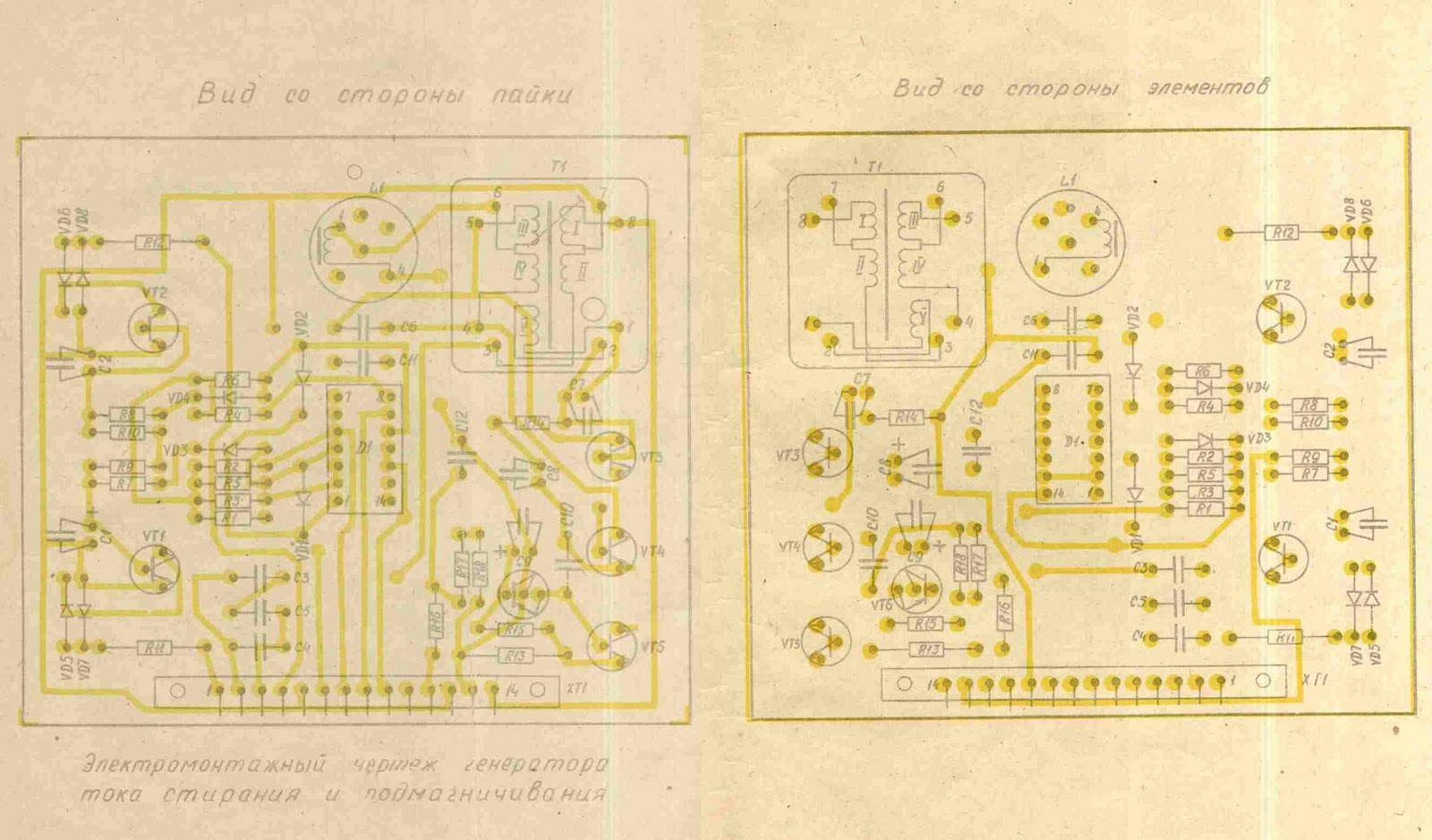

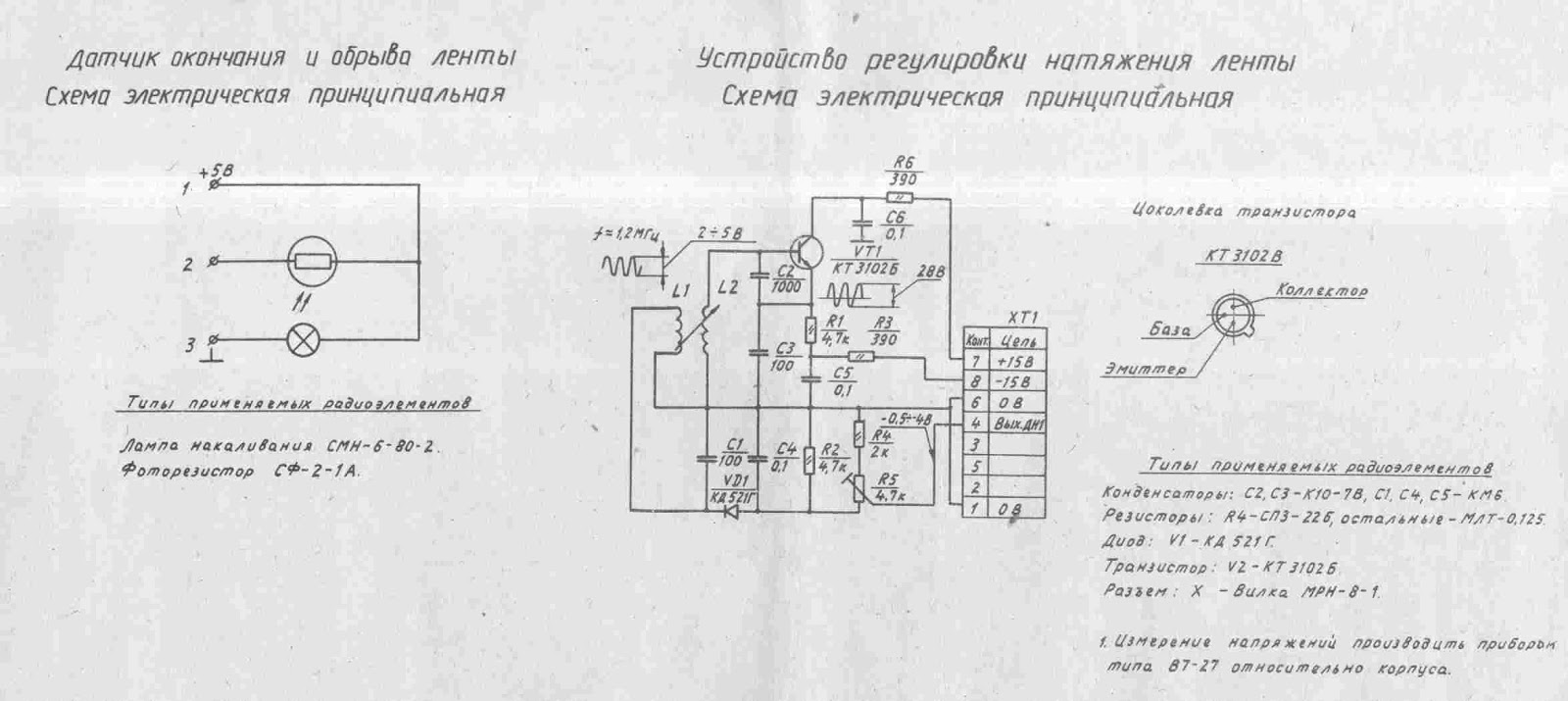

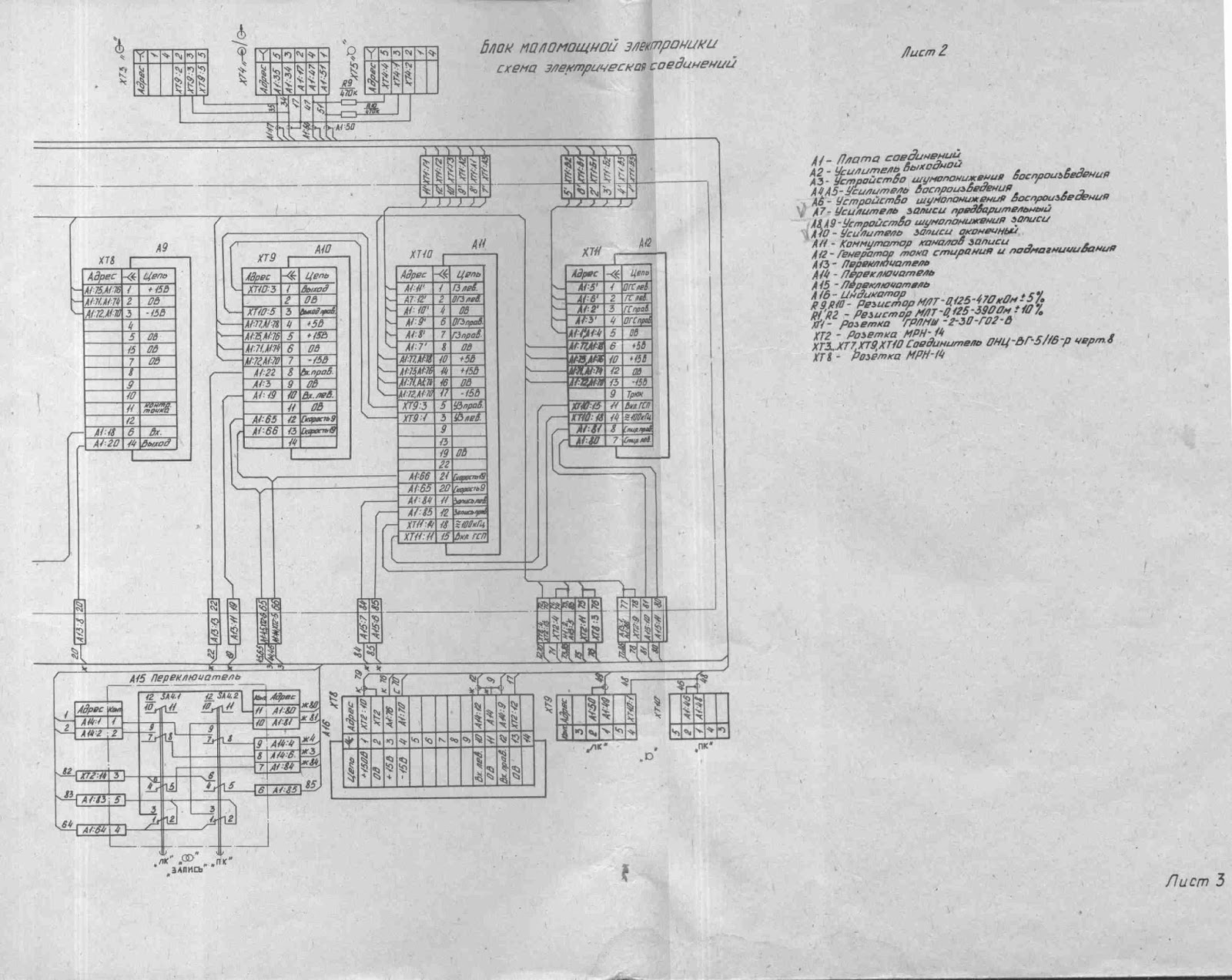

Альбом схем на катушечный магнитофон Электроника Т004С. Первая версия схемы - УВ с коммутацией на КП303 и К155ЛА8.
Шумоподавитель дискретный.
Для справки - во второй версии схемы, УВ с коммутацией на КР590КН и отсутствует микросхема К155ЛА8. Шумоподавитель на К157ХП3
